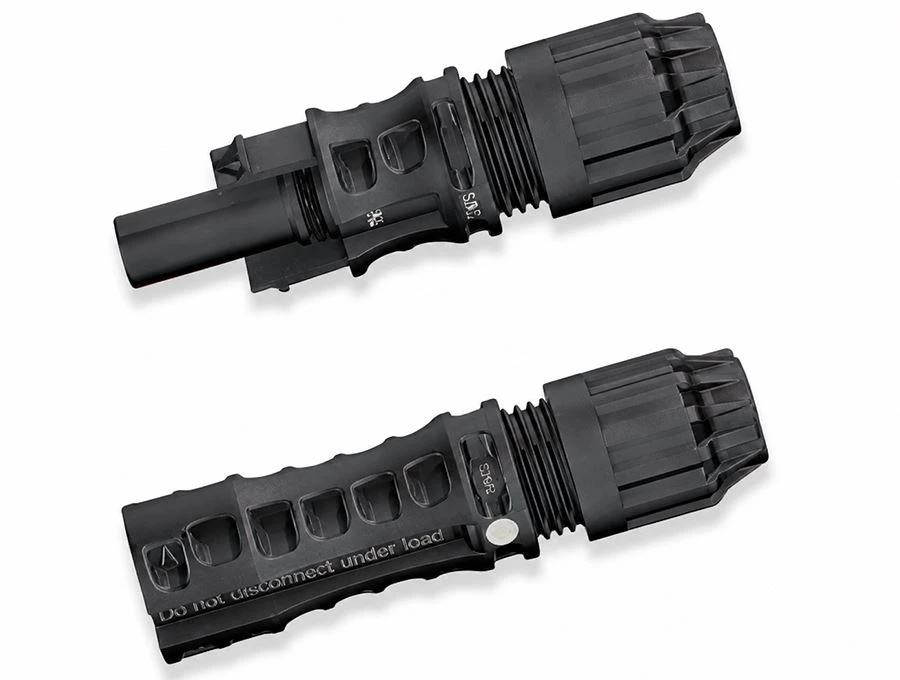

Nodweddion Allweddol
Wedi'i raddio ar gyfer systemau ffotofoltäig 1500V DC
IEC, UL, JET, a TÜV ardystiedig
Technoleg cyswllt MULTILAM ar gyfer cysylltiad -ymwrthedd sefydlog, isel
Amddiffyniad IP65 ac IP68 wrth baru
Yn addas ar gyfer amgylcheddau awyr agored llym
Yn gydnaws â systemau cysylltydd cyfres MC4 safonol
Yn cefnogi gosod maes a datrysiadau cebl wedi'u-ymgynnull ymlaen llaw
Cysylltiadau copr tun ar gyfer dargludedd dibynadwy a gwrthsefyll cyrydiad
Tai insiwleiddio PC/PA gwrth-fflam
Cymwysiadau Nodweddiadol
Mae'r cysylltydd hwn yn addas ar gyfer ystod eang o bwyntiau cysylltiad solar DC, gan gynnwys:
Systemau PV to preswyl
Gosodiadau solar masnachol a diwydiannol
Gweithfeydd pŵer solar wedi'u gosod ar y ddaear
Prosiectau PV ar raddfa cyfleustodau-
Blychau cyfuno solar a gwifrau llinynnol
Estyniadau cebl PV a chysylltiadau cangen
Harneisiau cebl solar wedi'u-cynnull
Canllaw Dethol
Dewiswch fersiwn y cysylltydd yn ôl adran groes- cebl a cherrynt gweithredu eich system PV.
| Maint Cebl | Cyfeirnod AWG | Cyfredol Cyfradd a Argymhellir |
| 2.5 mm² | 14 AWG | 39A |
| 4.0 mm² | 12 AWG | 45A |
| 6.0 mm² | 10 AWG | 53A |
| 10.0 mm² | 8 AWG | 69A |
Ar gyfer systemau PV 1500V, cadarnhewch fod y cysylltydd, y cebl, a chydrannau ochr DC eraill i gyd wedi'u graddio ar gyfer yr un foltedd system. Dylid defnyddio offer crimpio priodol yn ystod y gosodiad i gynnal perfformiad cyswllt sefydlog ac amddiffyniad selio.
Nodiadau Gosod
Defnyddiwch y marw crimpio cywir a maint y cebl ar gyfer pob math o gysylltydd. Sicrhewch fod y cysylltydd wedi'i gloi'n llawn ar ôl paru a bod y cydrannau selio wedi'u cydosod yn iawn cyn eu defnyddio yn yr awyr agored. Ar gyfer -prosiectau ar raddfa fawr, gall harneisiau cebl sydd wedi'u cynnull helpu i wella effeithlonrwydd gosod a lleihau gwallau gwifrau ar y safle.
Manylebau Technegol
| Eitem | Manyleb |
|---|---|
| System Connector | Ø4 mm |
| Foltedd Cyfradd | 1500V DC (TÜV / UL / JET) |
| Cyfredol â Gradd | 39A (2.5 mm² / 14 AWG) |
| 45A (4.0 mm² / 12 AWG) | |
| 53A (6.0 mm² / 10 AWG) | |
| 69A (10.0 mm² / 8 AWG) | |
| Foltedd impulse graddedig | 16 kV |
| Amrediad Tymheredd Amgylchynol | -40 gradd i +85 gradd |
| Tymheredd Gweithredu Uchaf | +115 gradd |
| Gradd Amddiffyn, Cymar | IP65, IP68 (1 awr ar 1 m) |
| Gradd Amddiffyn, Heb Gymar | IP2X |
| Gradd Fflamadwyedd | UL94-V0 |
| Gradd Overvoltage / Llygredd | CAT III/3 |
| Cysylltwch â Resistance | Llai na neu'n hafal i 0.2 mΩ |
| Dosbarth Diogelwch | Dosbarth II |
| System Gyswllt | MULTILAM |
| Dull Terfynu | Crimpio |
| Deunydd Cyswllt | Copr, tun{0}}plat |
| Deunydd Inswleiddio | PC/PA |
