TUV Solar Cable Gwneuthurwr a Chyflenwr|Cebl Solar EN 50618 H1Z2Z2-K ar gyfer Systemau PV DC 1500V

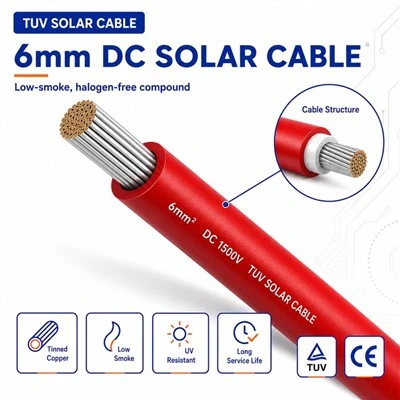

Wedi'u peiriannu ar gyfer amgylcheddau awyr agored llym, mae ein ceblau solar ardystiedig TÜV (H1Z2Z2-K / PV1-F) yn darparu cryfder mecanyddol uchel, sefydlogrwydd UV, a gwrth-fflam ar gyfer gosodiadau ffotofoltäig 1500V DC. Wedi'u hadeiladu gyda dargludyddion copr tun hyblyg Dosbarth 5, mae'r ceblau hyn yn sicrhau dibynadwyedd trydanol hirdymor a gwrthiant cyswllt isel ar draws 25+ o flynyddoedd oes gweithredol.





Mathau a Chategorïau Cynnyrch



Math Cebl

Safonol

Foltedd Cyfradd

Cymhwysiad Cynradd

H1Z2Z2-K (Craidd Sengl)

EN 50618/TÜV Rheinland

DC 1500V (Uchafswm 1800V)

Ceblau llinynnol, blwch arae-i-gyfunwr, mownt daear ar raddfa ddefnyddioldeb

H1Z2Z2-K (Twin Core)

EN 50618/TÜV Rheinland

DC 1500V

Gosodiadau to, cysylltiadau micro-wrthdröydd, rhediadau cwndid cryno

Cebl Solar PV1-F

TÜV 2 PfG 1169/08.2007

DC 1000V / 1500V

Systemau PV etifeddol, prosiectau ôl-osod, araeau preswyl

Cebl Cyn Torri a Harnais

Manyleb Custom

DC 1500V

Ceblau wedi'u terfynu gan ffatri gyda chysylltwyr MC4 ar gyfer cydosod safle cyflym



Manylebau a Safonau



Manylebau Trydanol a Mecanyddol

Paramedr

Manyleb

Arweinydd

Copr anelio tun hyblyg, Dosbarth 5 fesul IEC 60228

Inswleiddiad

Polyolefin traws-gysylltiedig trawst electron (XLPO), heb halogen

Siaced / Gwain

XLPO haen ddeuol, gwrthsefyll UV, gwrthsefyll osôn, gwrthsefyll hydrolysis

Opsiynau Lliw

Du, Coch, Glas; opsiynau streipen arfer ar gael ar gais

Amrediad Tymheredd

-40 gradd i +90 gradd amgylchynol; tymheredd dargludydd uchaf +120 gradd (20,000 awr)

Radiws Plygu

Gosodiad sefydlog: > 4 × diamedr allanol; ystwytho: > 6 × diamedr allanol

Bywyd Gwasanaeth Disgwyliedig

25 mlynedd o dan safonau heneiddio thermol IEC 60216



Tabl Data Technegol

Trawstoriad (mm²)

Strwythur dargludydd (N/mm)

Max. Ymwrthedd Arweinwyr ar 20 gradd (Ohm/km)

Diamedr Allanol (tua mm)

Tua. Pwysau (kg/km)

Gallu Cario Presennol ar 60 gradd (A)

2.5

50 / 0.25

8.21

5.2

45

41

4.0

56 / 0.30

5.09

5.8

62

55

6.0

84 / 0.30

3.39

6.5

84

70

10.0

80 / 0.40

1.95

7.8

132

98

16.0

126 / 0.40

1.24

9.2

198

132

25.0

196 / 0.40

0.795

11.0

295

176



Cydymffurfiaeth Safonol
• Ardystiad: TÜV Rheinland (EN 50618:2014, Math Safonol H1Z2Z2-K)
• Diogelwch Tân: gradd CPR Eca / Dca (EN 50575), IEC 60332-1-2 arafu fflamau
• Cynnwys Halogen: IEC 60754-1 / EN 50267-2-1 (Dim Halogen, Mwg Isel - LSZH)
• Gwrthiant Osôn & UV: EN 50396 / EN ISO 4892-2



62930 IEC131 H1Z2Z2-K 双芯光伏电缆



Cymwysiadau a Gosodiadau

Gweithfeydd Pŵer PV wedi'u Mowntio ar y Ddaear:Ceblau llinynnol pellter hir yn rhedeg ar hambyrddau cebl, cwndidau, neu wedi'u claddu'n uniongyrchol â dwythellau amddiffynnol.



Toeon Masnachol a Diwydiannol (C&I):Rhediadau agored UV dros doeau metel neu raean sy'n gofyn am geblau gwrth-dân sy'n gwrthsefyll tân.



Systemau Traciwr:Mae sownd Dosbarth 5 Hyblyg yn goddef symudiad mecanyddol parhaus mewn tracwyr solar echel sengl ac echel ddeuol.



Cysylltiadau Blwch Gwrthdröydd a Chyfunwr:Gwifrau mewnol ar gyfer datgysylltu DC, blychau cyffordd, a gwrthdroyddion canolog / llinyn.





Addasu a Chysondeb

Cyn-Gynulliad Connector:

Crimpio ffatri gyda MC4 gwreiddiol neu gysylltwyr DC cydnaws i leihau costau llafur maes.

Hyd Rîl Personol:

Sbyllau safonol o 100m, 500m, 1000m, neu hydoedd drwm wedi'u haddasu wedi'u teilwra i gynlluniau gosodiad y safle.

Brandio a Marcio Cebl:

Argraffu inkjet parhaus wedi'i farcio â mesurydd yn cynnwys enw eich cwmni, rhif rhan, dosbarth CPR, a rhif tystysgrif TÜV.

Perfformiad stripio:

Bondio siaced-i-inswleiddio rheoledig wedi'i beiriannu ar gyfer peiriannau stripio a pharatoi gwifrau yn awtomatig.





Rheoli Ansawdd a Gweithgynhyrchu

Rheolaeth Diamedr Laser Mewn-lein:Mae mesuryddion laser 2-echel barhaus yn mesur diamedr allanol a chrynoder ar draws 100% o'r cynhyrchiad.



Profi gwreichionen:Mae profion gwreichionen foltedd uchel mewnol 100% (hyd at 10kV AC) yn canfod tyllau pin neu ficro-ddiffygion inswleiddio cyn ailddirwyn.



Dilysiad Traws-gysylltu:Mae profion set poeth thermol fesul IEC 60811-507 yn sicrhau dwysedd iachâd XLPO cyflawn, gan atal anffurfiad thermol.



Dilysiad Prawf Lab:Mae pob swp yn mynd trwy:
Profi gwrthiant dargludydd DC (IEC 60228)
Cryfder tynnol ac ehangiad ar egwyl (cyn ac ar ôl heneiddio thermol)
Prawf fflam fertigol (IEC 60332-1-2)
Gwiriadau allyriadau nwyon asid a dwysedd mwg

Y Branch Connector 3 To 1



Pecynnu a Logisteg



Opsiynau Sbwlio a Drwm:
Drymiau pren trwm (1000m / 2000m / 5000m) gyda lapio allanol amddiffynnol ac atgyfnerthiad ymyl dur ar gyfer cludiant môr.

Sbwliau plastig neu gardbord (100m / 200m / 500m) ar gyfer dosbarthu dosbarthwr.



Llwytho Cynhwysydd:Drymiau wedi'u lapio â phaledi a chrebachu gwres wedi'u llwytho i gynwysyddion meddygon teulu 20 troedfedd/40 troedfedd gyda bracing cornel i atal symud yn ystod y daith.



Olrhain:Labeli rîl cod bar yn manylu ar rif swp, pwysau gros/net, cyfrif mesurydd, a chyfeirnod tystysgrif TÜV.





Cwestiynau Cyffredin





C: Beth yw'r prif wahaniaeth rhwng H1Z2Z2-K a cheblau solar PV1-F hŷn?

A: Mae H1Z2Z2-K wedi'i ardystio o dan EN 50618 a'i werthuso ar 1500V DC (foltedd graddedig i linell ddaear-i-lein hyd at 1800V DC). Mae'n nodi safonau gofyniad llymach ar gyfer gwydnwch mecanyddol, ymwrthedd dŵr (profion lefel trochi AD8), a pherfformiad mwg isel heb halogen o'i gymharu â'r safon PV1-F hŷn (TÜV 2 PfG 1169).

C: A yw eich ceblau H1Z2Z2-K yn addas ar gyfer claddu uniongyrchol?

A: Gellir claddu ceblau H1Z2Z2-K yn uniongyrchol o fewn cwndidau neu ddwythellau amddiffynnol addas. Ar gyfer claddu uniongyrchol heb gwndid, rydym yn argymell ein hamrywiadau cebl PV arfog i atal difrod cnofilod ac effaith fecanyddol sydyn.

C: Sut ydych chi'n gwirio trwch a chrynoder inswleiddio XLPO?

A: Rydym yn defnyddio synwyryddion trwch wal optegol mewnol parhaus ar linellau allwthio, gyda chefnogaeth archwiliadau taflunydd trawsdoriadol labordy fesul swp i warantu cydymffurfiad lleiafswm trwch inswleiddio.

C: A allwch chi ddarparu dogfennaeth CPR Ewropeaidd (Rheoliad Cynhyrchion Adeiladu)?

A: Ydw. Mae ein ceblau yn cwrdd â dosbarthiadau CPR (Opsiynau Class Eca neu Dca, s1a, d1, a1 ar gael). Darperir dogfennaeth Datganiad Perfformiad (DoP) a thagiau marcio CE/UKCA gyda phob llwyth.

C: Pa ddeunydd dargludydd a ddefnyddir yn eich ceblau solar?

A: Rydym yn defnyddio copr tun hyblyg sownd Dosbarth 5 (copr electrolytig pur). Mae haenau tun yn atal ocsidiad copr a achosir gan leithder a thymheredd gweithredu uchel mewn mannau crychu terfynol.

C: Beth yw'r amser arweiniol ar gyfer archebion cynhwysydd 1x40HQ?

A: Yr amser arwain cynhyrchu safonol yw 14 i 21 diwrnod o gadarnhau archeb a derbyn blaendal. Gellir anfon meintiau stoc (4mm² a 6mm² mewn du/coch) o fewn 7 diwrnod.
