G98, G99 Ac MCS Ar Gyfer Prosiectau Solar A Batri y DU: Yr Hyn y Mae angen i Brynwyr ei Wirio

Sep 14, 2026

Gadewch neges



Canllaw sy'n canolbwyntio ar gaffael ar lwybrau cysylltu â'r grid, cyfyngu ar allforio, tystiolaeth math-brawf a'r dogfennau y dylid eu gwirio cyn archebu offer.

G98 G99 and MCS checks for a UK solar and battery project

Heddiw, rwyf am siarad â chi am y materion cydymffurfio â chysylltiadau grid na allwch eu hosgoi o ranprosiectau storio solar a batriyn y DU. Wrth roi'r canllaw hwn at ei gilydd, canfûm fod y rhan fwyaf o beryglon caffael mewn gwirionedd yn dibynnu ar rai cysyniadau nad yw pobl yn eu cadw'n syth. Felly gadewch imi eich cerdded trwy G98, G99, G100 ac MCS o'r gwaelod i fyny, y ffordd rwy'n eu deall.

Dechreuwch ar y pwynt cysylltu.Ychwanegwch allbwn AC pob dyfais gynhyrchu yn y safle, yna gwiriwch y llwybr G98 neu G99 cymwys, unrhyw reolaeth allforio G100, yr union dystiolaeth offer a'r gofynion gosod MCS ar wahân.

01 Allbwn cyfanredol Cyfrwch y safle cyflawn
02 Llwybr cysylltu Cadarnhewch G98 neu G99
03 Rheoli allforio Dogfennwch unrhyw gyfyngiad G100
04 Tystiolaeth a throsglwyddiad Cydweddwch yr union brosiect
Cynnwys
  1. Ble Mae'r Cyfrifiad G98 yn Dechrau?
  2. Pa Brosiectau sy'n Gymwys ar gyfer G98?
  3. Pa Brosiectau sydd Angen G99?
  4. Pam na allwch chi asesu solar a storio ar wahân?
  5. Beth yw'r Terfyn Allforio G100?
  6. Beth Mae Ardystiad MCS mewn gwirionedd yn ei brofi?
  7. Pa Ddogfennau y Dylech Chi eu Gwirio Cyn Prynu?
  8. Ai Fy Mhrosiect G98 neu G99?
  9. Camgymeriadau Caffael Cyffredin
  10. Beth Sydd Angen Chi Ei Anfon ar gyfer Adolygiad Prosiect y DU?
  11. Atebion Cyflym i Gwestiynau Cyffredin

01 /Ble Mae'r Cyfrifiad G98 yn Dechrau?

Y cam cyntaf yw cyfrifo cyfanswm allbwn AC pob dyfais gynhyrchu yn yr un safle. Peidiwch â chanolbwyntio ar y gwrthdröydd newydd yn unig - mae gwrthdroyddion solar presennol, gwrthdroyddion batri cypledig AC, gwrthdroyddion hybrid ac offer cerbyd-i-grid i gyd yn cyfrif os ydyn nhw yno.

Dyma bwynt y mae pobl yn aml yn drysu yn ei gylch: mae gallu'r batri (kWh) yn pennu pa mor hir y gall redeg, ond mae pa lwybr cysylltu a gymerwch yn dibynnu'n bennaf ar bŵer trydanol, cerrynt, topoleg system, ymddygiad allforio a'r amodau yn yr argymhelliad peirianneg perthnasol - nid cymaint ar kWh.

16 A Uchafswm cerrynt sgrinio G98 fesul cam
≈ 3.68 kW Amcangyfrif un cyfnod yn 230 V
≈ 11.04 kVA Amcangyfrif tri cham ar 16 A fesul cam

Cadwch ddau rif sgrinio mewn cof: 16 Mae A fesul cam tua 3.68 kW ar un cyfnod ar 230 V; ar dri cham, mae 16 A fesul cam yn dod i gyfanswm o tua 11.04 kVA. Mae'r rhain yn ddefnyddiol ar gyfer amcangyfrifon cyflym, ond nid ydynt yn disodli'r rheol gyfredol wirioneddol, yr union drefniant cyfnod nac adolygiad y Gweithredwr Rhwydwaith Dosbarth.

Pan fyddwch chi'n cynllunio'r system, cadwch bŵer mewn kW ar wahân i ynni sydd wedi'i storio mewn kWh. Gallwch edrych arErthygl BESS lawn SINELINKar gyfer ffin yr offer, ond mae'r erthygl hon yn canolbwyntio ar dystiolaeth cysylltu ac ardystio'r DU.

02 /Pa Brosiectau sy'n Gymwys ar gyfer G98?

G98 yw'r llwybr cysylltu symlachar gyfer microgeneraduron, ar yr amod bod yr offer wedi pasio prawf math llawn, nid yw'r cerrynt gradd cyfanredol yn fwy na 16 A fesul cam, ac mae'n gweithredu ochr yn ochr â rhwydwaith dosbarthu foltedd isel cyhoeddus.

Mae prosiectau cymwys fel arfer yn dilyn proses "cyswllt a hysbysu", ond peidiwch â meddwl bod hynny'n golygu nad ydych chi wedi'ch bachu - mae'n rhaid i'r gosodwr ddilyn y weithdrefn G98 gyfredol a gofynion cyflwyno'r DNO perthnasol o hyd.

Cyn derbyn hawliad G98, gwiriwch:
  • Allbwn AC cyfun pob dyfais gynhyrchu yn y safle, nid dim ond y gwrthdröydd newydd;
  • Nifer y cyfnodau, fesul cam y dyraniad cyfnod presennol ac arfaethedig;
  • Yr union wneuthurwr, model, sgôr a fersiwn cadarnwedd neu feddalwedd cymwys;
  • Cofnod cyfatebol a thystiolaeth prawf math yng nghronfa ddata offer ENA lle mae'r llwybr yn dibynnu ar brofion math cofrestredig;
  • Y diagram un llinell, gosodiadau diogelu, cofnod comisiynu a chyfrifoldeb am hysbysu'r Gweithredwr Rhwydwaith Dosbarth.

Wrth wirio offer penodol, defnyddiwch yCofrestr Prawf Math ENA. Peidiwch â chymryd yn ganiataol bod dyfais wedi'i gorchuddio dim ond oherwydd bod enw'r teulu model yn edrych yn debyg, mae model brawd neu chwaer â sgôr uwch yn bodoli, neu mae tystysgrif yn cwmpasu fersiwn firmware gwahanol.

03 /Pa Brosiectau sydd Angen G99?

Pan fydd prosiect yn uwch na'r trothwy G98, yn cysylltu ar foltedd uwch, heb gael ei deipio'n llawn ar gyfer G98, neu fel arall yn disgyn y tu allan i amodau G98, mae'n mynd i lawr llwybr G99.

Y gwahaniaeth mwyaf yw amseru.

Mae angen cymeradwyaeth ar G99 cyn cysylltu. Gall y Gweithredwr Rhwydwaith Dosbarthu asesu codiad foltedd, cynhwysedd thermol, lefel nam, amddiffyniad, ansawdd pŵer, cyfyngiadau allforio ac unrhyw atgyfnerthiad rhwydwaith sydd ei angen.

Dylai eich atodlen fasnachol felly drin y cais Gweithredwr Rhwydwaith Dosbarthu a chymeradwyaeth fel giât ffurfiol. Os byddwch chi'n archebu gwrthdröydd cyn bod y dyluniad cysylltiad derbyniol yn hysbys, rydych chi'n peryglu problemau ailgynllunio, cadarnwedd, amddiffyn neu ddosbarthu yn y dyfodol agos.

Yn ôlCanllaw cryno G99 Math A ENA, mae prosiectau dros 16 A fesul cam ac o dan 1 MW yn dod o fewn cwmpas Math A. Mae gan brosiectau mwy neu fwy cymhleth ofynion ychwanegol - cofiwch, mae pecyn cais DNO yn diffinio'r offer a'r gosodiadau derbyniol, nid y deunydd marchnata.

04 /Pam na allwch chi asesu solar a storio ar wahân?

Y camgymeriad caffael mwyaf cyffredin yw asesu'r gwrthdröydd PV a'r gwrthdröydd batri ar wahân.

Mae'rsafon gosod batri cyfredol MCSyn glir: mae'r trothwy 16 A fesul cam yn defnyddio cyfanswm allbwn AC cyfanredol yr holl gynhyrchwyr. Mae enghraifft y safon yn hawdd i'w dilyn - mae gan system PV solar 3 kW ynghyd â system storio batri 3 kW sy'n rhannu cyflenwad un cam allbwn damcaniaethol cyfun uwchlaw 16 A, felly mae G99 yn berthnasol.

Ôl-ffitio cyplydd ACCofnodwch y gwrthdröydd PV presennol a'r gwrthdröydd batri arfaethedig.
System hybrid wedi'i gysylltu â DCGwiriwch uchafswm allbwn AC a dulliau gweithredu'r gwrthdröydd hybrid.

Y naill ffordd neu'r llall, dywedwch wrth y Gweithredwr Rhwydwaith Dosbarthu am y system gyflawn. Nid yw cymeradwyaeth PV bresennol yn cynnwys gwrthdröydd batri newydd neu wrthdröydd hybrid newydd yn awtomatig yn awtomatig.


Gwrthdröydd batri newydd PV + presennol → allbwn AC cyfanredol ar y pwynt cysylltu → cadarnhau'r llwybr G98 neu G99 cymwys.

05 /Beth yw'r Terfyn Allforio G100?

Pan na all y rhwydwaith dderbyn yr allforio damcaniaethol llawn, gall y Gweithredwr Rhwydwaith Dosbarth dderbyn cynllun cyfyngu ar allforio o dan G100: mae pŵer yn cael ei fesur ar y pwynt cysylltu, a rheolir cynhyrchu neu storio fel bod allforio yn aros o fewn terfyn y cytunwyd arno. Mae'n rhaid i'r cyfyngwr, y trefniant synhwyro, yr ymateb rheoli ac ymddygiad methu-diogel gyd-fynd â'r dyluniad a dderbynnir.

Nid yw allforio sero yn golygu dim rhwymedigaethau.
  • Nid yw gosod allforio i sero yn dileu rhwymedigaethau G98 neu G99 yn awtomatig.
  • Nid yw terfyn allforio yn awtomatig yn lleihau capasiti agregau gosodedig i drothwy G98.

Gall rhai prosiectau storio fod yn gymwys ar gyfer llwybr carlam G99 - er enghraifft, mae'r ffurflen gais ENA yn disgrifio amodau sy'n ymwneud â chyfarpar math G98, cynhwysedd cyfanredol dim mwy na 32 A fesul cam ac allforio wedi'i gyfyngu i 16 A fesul cam - ond mae'n rhaid i chi gadarnhau cymhwysedd a dogfennaeth gyda'r Gweithredwr Dosbarthu perthnasol.

06 /Beth Mae Ardystiad MCS mewn gwirionedd yn ei brofi?

Mae MCS yn gosod safonau ar gyfer gosodiadau, cynhyrchion a chontractwyr adnewyddadwy graddfa fach ardystiedig. Ar gyfer storio batri, mae MIS 3012:2025 yn ymdrin â systemau storio ynni trydanol sydd wedi'u gosod yn barhaol mewn adeiladau sydd ag allbwn pŵer uchaf o hyd at 50 kW, a rhaid ei ddarllen ochr yn ochr â Chod Ymarfer IET ar gyfer Systemau Storio Ynni Trydanol. Mae'r safon yn ei gwneud yn ofynnol i'r contractwr ddilyn G98, G99 neu G100 fel y bo'n berthnasol a defnyddio offer cynhyrchu sydd wedi'i deipio'n llawn.

Dylai prynwyr drin pedwar peth ar wahân:

Ardystiad gosodwrAr hyn o bryd mae'r endid cyfreithiol wedi'i ardystio ar gyfer y dechnoleg a'r cwmpas perthnasol.
Tystiolaeth cynnyrchMae'r union gynnyrch neu system wedi'i restru neu ei dogfennu yn ôl yr angen ar gyfer y gosodiad MCS arfaethedig.
Safon gosodMae'r contractwr yn dylunio, gosod, comisiynu a throsglwyddo'r awenau i'r safon MCS berthnasol gyfredol.
Tystysgrif prosiectMae manylion gosod ac offer a gomisiynwyd yn cael eu cofnodi'n gywir; nid tystysgrif cyflenwr generig yw tystysgrif y prosiect.

Gwiriwch yllyfrgell safonau cyfredol yr MCSacyfeiriadur gosodwryn hytrach nag ymddiried mewn logo mewn llyfryn. Nid yw ardystiad MCS yn rhoi caniatâd cysylltiad DNO, ac nid yw derbyn DNO ynddo'i hun yn golygu bod gosodiad wedi'i ardystio gan MCS.

07 /Pa Ddogfennau y Dylech Chi eu Gwirio Cyn Prynu?

Rwyf wedi troi'r pethau y dylech eu gwirio cyn prynu yn rhestr wirio - ewch drwyddi eitem wrth eitem:

01 Data cysylltiad safle:DNO, MPAN lle bo'n berthnasol, foltedd cyflenwad, trefniant cyfnod, cynhwysedd gwasanaeth a phwynt cysylltu.
02 Y genhedlaeth bresennol:gwneuthurwr, model, allbwn AC, cyfnod, cyfeirnod prawf math a derbyniad neu hysbysiad gwreiddiol DNO.
03 Offer arfaethedig:gwrthdröydd union neu fodel PCE, sgôr, cadarnwedd, cyfnod a chofnod cronfa ddata ENA.
04 Dyluniad system:diagram un llinell, allbwn AC cyfanredol, dulliau gweithredu, cysyniad diogelu a daearu.
05 Rheoli allforio:terfyn allforio y cytunwyd arno, dyfais neu gyfeirnod G100, lleoliad CT, ymateb methu'n ddiogel a derbyniad DNO.
06 System batri:kW, kWh defnyddiadwy, cyplu DC neu AC, batri cydnaws, cyfuniad BMS a PCE, a modd wrth gefn.
07 llwybr MCS:cwmpas ardystiedig contractwr, safon berthnasol, tystiolaeth cynnyrch a chyfrifoldeb tystysgrif.
08 Cydbwysedd trydanol y system:dylunio cebl, cyfuniadau cysylltydd, ynysu, amddiffyn, labeli ac amodau gosod.
09 Pecyn trosglwyddo:Gohebiaeth DNO, canlyniadau profion, gosodiadau, cofnodion comisiynu, llawlyfrau, tystysgrifau a diagram wedi'i adeiladu.

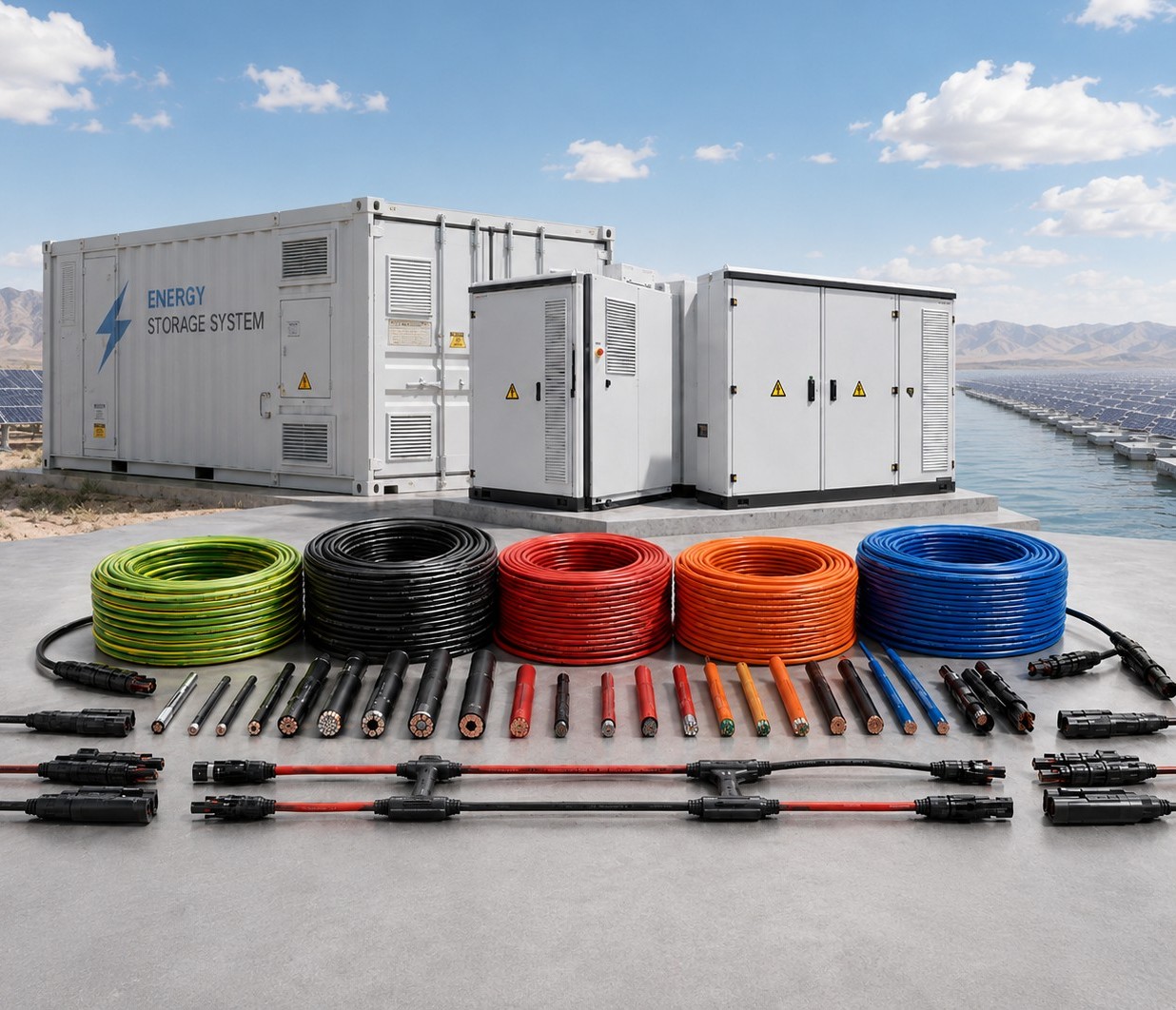

Hefyd gwnewch yn siŵr bod eich amserlen offer yn nodiceblau solar DC, Cysylltwyr PVaCeblau ACtrwy adeiladu a graddio union. Nid yw cydymffurfiad grid gwrthdröydd yn profi bod y ceblau, y cysylltwyr neu'r dyfeisiau amddiffyn wedi'u dewis yn gywir.

SUSTAINABILITY Solar-powered production_.jpg

Trin y dyluniad cymeradwy, y dystiolaeth offer a'r cofnod comisiynu fel un set o ddogfennau cysylltiedig.

08 /Ai Fy Mhrosiect G98 neu G99?

Senario A: Gwrthdröydd solar un cam newydd 3.68 kWGall hyn ddilyn G98 cyn belled â bod y gwrthdröydd wedi'i deipio'n llawn, bod cynhwysedd cyfanredol y safle yn aros o fewn 16 A fesul cam a bod yr holl amodau G98 eraill yn cael eu bodloni. Gwiriwch yr union gofnod ENA a chwblhewch yr hysbysiad DNO gofynnol - peidiwch â phenderfynu ar sail y label "3.68 kW" yn unig.
Senario B: 3 kW PV presennol ynghyd â batri cyplydd AC 3 kWAr un cam, mae'r allbwn damcaniaethol cyfun yn fwy na 16 A, felly ni ellir asesu hyn fel un ddyfais 3 kW. O dan yr enghraifft yn MIS 3012:2025, mae G99 yn berthnasol; efallai y bydd cynllun llwybr cyflym cymwys a chynllun cyfyngedig G100 ar gael, yn amodol ar y Gweithredwr Rhwydwaith Dosbarthu.
Senario C: Gosod gwrthdröydd hybrid yn lle gwrthdröydd presennolGwiriwch a yw'r model, allbwn, gosodiadau amddiffyn, firmware a thopoleg system yn wahanol i'r dyluniad a dderbynnir. Nid yw disgrifiad tebyg-am-debyg mewn termau masnachol yn ddigon. Lle bo angen, diweddaru cofnodion DNO ac MCS drwy'r gosodwr cyfrifol.
Senario D: Prosiect storio batri C&IMae prosiectau masnachol fel arfer yn fwy na'r terfyn G98, felly maent yn aml yn dilyn G99. Mae'r asesiad cysylltiad yn edrych ar kW, cerrynt, trefniant cyfnod, allforio ac effaith rhwydwaith - ni all sgôr kWh y batri yn unig bennu'r llwybr. Gall prosiectau mwy hefyd ddisgyn y tu allan i safon batri MCS ar raddfa fach. ArchwiliwchSystemau storio ynni C&Itra'n cadw cymeradwyaeth cydymffurfio ar wahân i ddewis cynnyrch.

Mae graddfa offer a thopoleg yn newid y dystiolaeth a'r llwybr cysylltu; nid yw gallu ynni batri yn unig yn pennu'r llwybr.

09 /Camgymeriadau Caffael Cyffredin

01Trin "G98 / G99 parod" fel nodwedd cynnyrch heb wirio'r union gofnod ENA.
02Defnyddio cynhwysedd kWh y batri i benderfynu ar y llwybr cysylltu.
03Anghofio PV presennol, storio neu gynhyrchu arall wrth gyfrifo allbwn cyfanredol.
04Gan dybio dim allforio yn golygu nad oes angen cais DNO na hysbysiad.
05Cymysgu cynnyrch sydd wedi'i restru gan yr MCS, gosodwr sydd wedi'i ardystio gan yr MCS a thystysgrif gosod.
06Cyfnewid modelau gwrthdröydd neu firmware ar ôl cymeradwyaeth DNO heb adolygiad newid.
07Cymhwyso canllawiau Prydain Fawr i Ogledd Iwerddon heb wirio'r fersiwn leol a'r broses rhwydwaith.

10 /Beth Sydd Angen Chi Ei Anfon ar gyfer Adolygiad Prosiect y DU?

Am anadolygiad technegol a masnachol cychwynnol, bydd angen: cod post y prosiect, DNO, foltedd cyflenwad a chyfnod, y genhedlaeth bresennol, pŵer ffotofoltäig a storio arfaethedig, ynni batri, terfyn allforio gofynnol, modelau gwrthdröydd, diagram llinell sengl, dyddiad comisiynu targed a dogfennaeth ofynnol. Ar gyfer gwaith ôl-osod, cynhwyswch y llythyr neu'r hysbysiad DNO blaenorol, ynghyd â lluniau o'r mesurydd, yr uned defnyddwyr a labeli offer wedi'u gosod.

Paratowch gofnod y prosiect cyn gofyn am bris

Gofyn am Adolygiad o Ddogfen Prosiect y DU

Anfonwch y safle cyflawn, yr offer, y pecyn rheoli allforio a thystiolaeth fel y gellir adolygu'r cynhyrchion a'r dogfennau y gofynnir amdanynt yn erbyn cwmpas arfaethedig y prosiect.

Gofyn am gefnogaeth prosiect

11 /Atebion Cyflym i Gwestiynau Cyffredin

Beth yw'r prif wahaniaeth rhwng G98 a G99?G98 yw’r llwybr symlach ar gyfer meicrogynhyrchu wedi’i deipio’n llawn hyd at ac yn cynnwys 16 A fesul cam. Mae G99 yn cwmpasu cynhyrchu y tu allan i'r amodau hynny ac yn gyffredinol mae angen cais DNO a chymeradwyaeth cyn cysylltu.
A oes angen cymeradwyaeth G99 ar fatri cartref?Mae'n dibynnu ar yr allbwn AC cyfanredol a dyluniad y system. Mae gwrthdröydd batri yn cyfrif fel cenhedlaeth. Gall ei ychwanegu at solar presennol wthio'r safle uwchlaw 16 A fesul cam, ac os felly mae G99 yn berthnasol; efallai y bydd llwybr cyflym cymwys ar gael. Gweler SINELINK'ssystemau batri cartrefwrth gadarnhau'r llwybr cysylltiad ar wahân.
A yw pob gwrthdröydd 3.68 kW yn osodiad G98?Y terfyn yw 16 A fesul cam a rhaid i'r offer fodloni holl amodau'r G98. Mae'r genhedlaeth bresennol, trefniant y cyfnod, yr union dystiolaeth prawf math a'r gosodiad cyflawn i gyd yn bwysig.
A yw allforio sero yn osgoi G99?Na. Mae'n rhaid i system allforio cyfyngedig neu system sero-allforio ddilyn y broses G98 neu G99 berthnasol o hyd, ac os defnyddir cynllun cyfyngu G100, rhaid i'r Gweithredwr Rhwydwaith Dosbarthu ei dderbyn.
A yw ardystiad MCS yr un peth â chymeradwyaeth DNO?Mae MCS yn cwmpasu cynhyrchion, contractwyr a gosodiadau ardystiedig o fewn ei gwmpas. Mae'r Gweithredwr Rhwydwaith Dosbarthu yn rheoli caniatâd neu hysbysiad ar gyfer cysylltiad cyfochrog o dan G98 neu G99 ac unrhyw derfyn allforio a dderbynnir.
A oes rhaid i wrthdröydd ymddangos ar Gofrestr Prawf Math ENA?Os yw'r llwybr arfaethedig yn dibynnu ar offer cofrestredig sydd wedi'i deipio'n llawn, cyfatebwch yr union ddyfais a'r dystiolaeth yng nghronfa ddata ENA. Os nad yw'r offer wedi'i gofrestru neu os nad yw'n cyfateb, gofynnwch i'r Gweithredwr Rhwydwaith Dosbarth a'r gosodwr pa dystiolaeth neu broses amgen sydd ei hangen.
A oes angen cyflwyniad DNO newydd i ychwanegu batri at solar presennol?Gall. Mae'r gwrthdröydd batri newydd yn newid offer cynhyrchu ac allbwn cyfanredol y safle. Dylai'r gosodwr adolygu'r gymeradwyaeth wreiddiol a chyflwyno'r system ddiwygiedig gyflawn o dan y llwybr perthnasol.
A yw MCS yn berthnasol i bob prosiect batri masnachol?Mae gan MIS 3012:2025 gwmpas diffiniedig, gan gynnwys uchafswm allbwn pŵer o hyd at 50 kW ar gyfer systemau adeiladu sydd wedi'u gosod yn barhaol o fewn y cwmpas. Mae angen cynllun cydymffurfio a chymhwysedd wedi'i ddiffinio ar wahân ar gyfer prosiectau mwy neu rai y tu allan i'r cwmpas.
Nodyn atgoffa terfynol:trosolwg lefel caffael yw’r canllaw hwn, nid cyngor cyfreithiol, trydanol neu gysylltiad penodol i brosiect. Ar gyfer prosiectau gwirioneddol, dibynnwch ar y gofynion ENA, DNO, MCS, IET a statudol diweddaraf sydd mewn grym yn lleoliad y prosiect. Ni ddylid trin Prydain Fawr a Gogledd Iwerddon fel un drefn gysylltu.
